马达驱动板基础配件怎么选?主流售后渠道需求解析

配件与工具 · 按摩设备配件 · 2026-07-26

文章摘要

核心功率器件的选型逻辑 马达驱动板中的功率开关器件直接决定了系统的效率与可靠性,目前主流方案多采用MOSFET或IGBT。对于低压直流马达驱动,N沟道增强型MOSFET因其较低的导通电阻和优异的高速开关特性,成为首选。选型时需重点关注漏源击穿电压(Vds)和连续漏极电流(Id),通常要求额定电压高于系统最高工作电压的20%至30%,以应对启动瞬间的反峰电压。例如,在12V系统中,选用60V耐压的

核心功率器件的选型逻辑

核心功率器件的选型逻辑

马达驱动板中的功率开关器件直接决定了系统的效率与可靠性,目前主流方案多采用MOSFET或IGBT。对于低压直流马达驱动,N沟道增强型MOSFET因其较低的导通电阻和优异的高速开关特性,成为首选。选型时需重点关注漏源击穿电压(Vds)和连续漏极电流(Id),通常要求额定电压高于系统最高工作电压的20%至30%,以应对启动瞬间的反峰电压。例如,在12V系统中,选用60V耐压的MOSFET能提供充足的安全裕量,避免雪崩击穿风险。

除了电气参数,封装形式也是关键考量因素。TO-220封装便于散热且成本适中,适用于中小功率场景;而DPAK或更先进的PowerSO8封装则因寄生电感低、散热路径短,常用于高密度集成设计。在实际工程中,需结合散热片尺寸或PCB铜箔面积计算热阻,确保结温在额定范围内。若驱动大功率无刷电机,还需考虑体二极管的反向恢复时间,以降低开关损耗和电磁干扰。

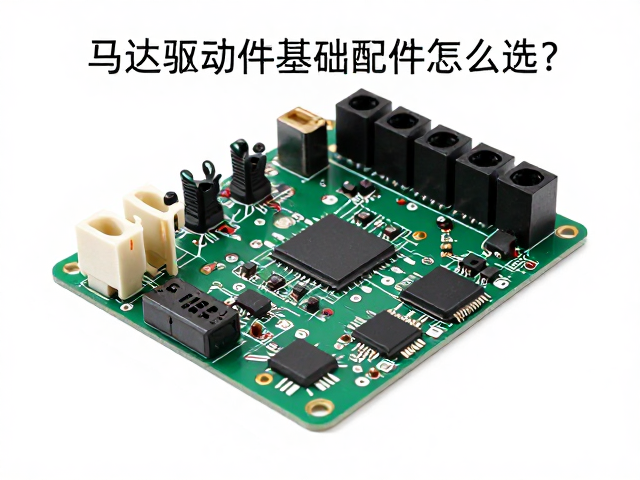

控制芯片与信号处理单元

控制芯片与信号处理单元

微控制器或专用驱动IC构成了驱动板的大脑,负责接收PWM信号并生成互补的驱动波形。无刷直流电机(BLDC)常采用集成六桥臂的专用驱动IC,这类芯片内置过流保护、欠压锁定及死区时间控制功能,能简化外围电路设计。选型时需确认支持的控制模式,如方波换相或正弦波FOC控制,FOC对算法算力要求较高,需选用浮点运算能力强的MCU或带硬件加速单元的专用芯片。

信号隔离与电平转换是保障系统稳定运行的另一环。在高压侧驱动中,高侧驱动器的自举电路设计需配合特定型号的自举二极管,其正向压降和反向恢复特性直接影响自举电容的充电效率。若系统存在强电磁干扰,光耦隔离或数字隔离器能有效切断地线环路噪声。选型时需关注隔离电压等级(如3.7kVrms)和传输延迟的一致性,确保上下桥臂开关动作的时序准确,防止直通现象发生。

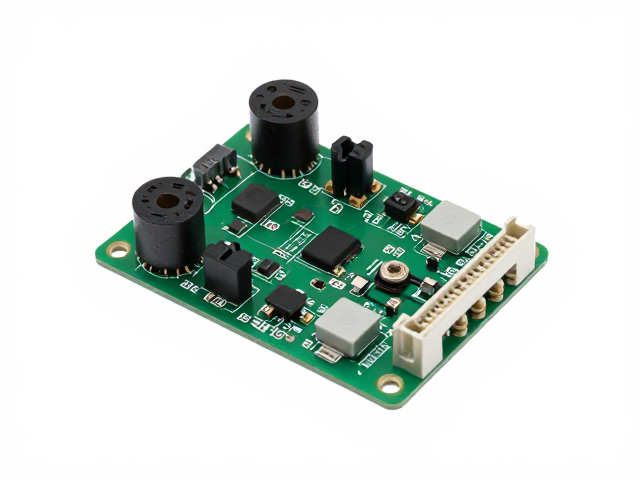

储能元件与滤波网络

储能元件与滤波网络

电解电容和陶瓷电容在驱动板中承担着储能和滤波的双重任务。输入端的电解电容用于平滑整流后的电压波动,其容量和ESL(等效串联电感)会影响动态响应速度。大容量铝电解电容虽成本低,但高频特性较差,通常需并联高频特性优异的MLCC(多层陶瓷电容)进行高频噪声抑制。MLCC的容值选择需考虑直流偏压特性,实际可用容值会随电压升高而下降,需预留足够的余量。

电感元件在DC-DC转换或Buck电路中起着能量存储的关键作用。铁氧体磁芯电感具有较高的磁导率和低损耗,适用于高频开关场景;而铁粉芯电感则具有优异的饱和特性,适合大电流应用。选型时需计算电感值以满足纹波电流要求,同时关注饱和电流(Isat)必须大于最大负载电流,否则电感量骤降会导致开关管过流损坏。此外,电感的直流电阻(DCR)直接影响铜损,低DCR设计有助于提升整体能效。

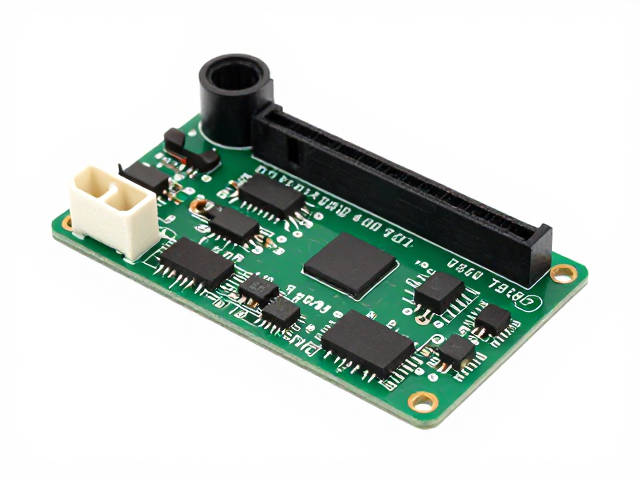

保护机制与被动元件

保护机制与被动元件

电阻网络在驱动板中扮演着分压、限流和上拉/下拉的角色。精密采样电阻用于电流检测,其精度和温度系数直接影响电流控制的准确性。毫欧级采样电阻需选择四线制封装以降低引线电阻影响,并需考虑功率密度,避免因发热导致阻值漂移。栅极电阻用于控制MOSFET的开关速度,阻值过小可能引起振荡和EMI问题,过大则会增加开关损耗,通常取值在几欧姆至几十欧姆之间,需根据具体器件特性微调。

保险丝和TVS二极管构成了硬件保护的第一道防线。快断型保险丝能在短路瞬间切断电路,保护后端元件。TVS二极管用于吸收浪涌电压,其钳位电压和峰值功率需匹配系统可能遇到的瞬态干扰。在电机启停或堵转工况下,反向电动势可能远超正常电压,TVS的响应速度和能量吸收能力必须经过严格计算。此外,自恢复保险丝在过流后可自动恢复,适用于需要免维护的场景,但其恢复时间较长,不适用于需要快速切断的保护回路。
